廣西職業建設技術學校數據中心動力環境集中監控系統項目案例方案
1. 項目背景
隨著學校業務數字化轉型的深入，其數據中心機房承載的核心業務系統日益增多，對機房的動力供應的穩定性和環境安全性提出了極高要求。為保障三個核心機房的連續、穩定、安全運行，實現從“被動響應”到“主動預警”的運維模式轉變，特實施本套“動力環境集中監控系統”項目。
2. 項目概況
項目名稱： 廣西職業建設技術學校數據中心動力環境集中監控系統集成項目
監控范圍： 企業核心區的 3個物理機房（中心機房、電力機房、電力備份機房）。
核心目標： 構建一個 統一平臺、集中管理、智能告警、安全可靠 的動環監控系統，實現對三大機房所有關鍵基礎設施的7x24小時全方位監控。
3. 系統架構與設備配置
本項目采用“現場傳感器 + 數據采集器 + 中心管理平臺”的分布式架構，確保系統的穩定性和可擴展性。
3.1 監控中心層
配置： 1套動環監控主機及 “數據中心動環監控系統”軟件平臺。
位置： 企業總控中心或核心機房值班室。
功能： 作為系統的大腦，負責數據的集中存儲、分析、展示、告警推送和統一管理。
3.2 數據采集層
配置：
2套ACU（區域控制單元）柜：負責對配電系統進行高密度、高精度的數據采集。
2套數據采集器：作為ACU的補充，負責對其他分散的設備進行集成和采集。
位置： 根據機房布局和線纜長度，合理部署在機房一和機房二。
功能： 負責采集下層所有傳感器和設備的數據，進行協議轉換和初步處理，并通過網絡上傳至監控中心。
3.3 現場設備層（監控點位詳情）
第一機房：
動力核心： 監控2臺UPS及其對應的64節蓄電池（假設2臺主UPS各帶32節電池）。
配電監控： 通過1# ACU柜采集約40路配電柜回路的狀態（開關狀態、電流、電壓等）。
環境保障： 監控5個溫濕度點、5個煙感、1套漏水檢測系統（定位漏水繩）、1臺精密空調。
特殊安全： 若為蓄電池室，部署氫氣傳感器。
第二機房：
動力核心： 監控1臺UPS及其對應的32節蓄電池。
配電監控： 通過2# ACU柜采集約30路配電柜回路的狀態。
環境保障： 監控3個溫濕度點、3個煙感、1套漏水檢測系統、1臺精密空調。
設備監控： 監控2個重要配電柜的詳細參數。
第三機房：
環境保障： 監控2個溫濕度點、2個煙感、1套漏水檢測系統、1臺精密空調。
設備監控： 監控1臺精密空調的運行狀態。
4. 系統監控內容詳述

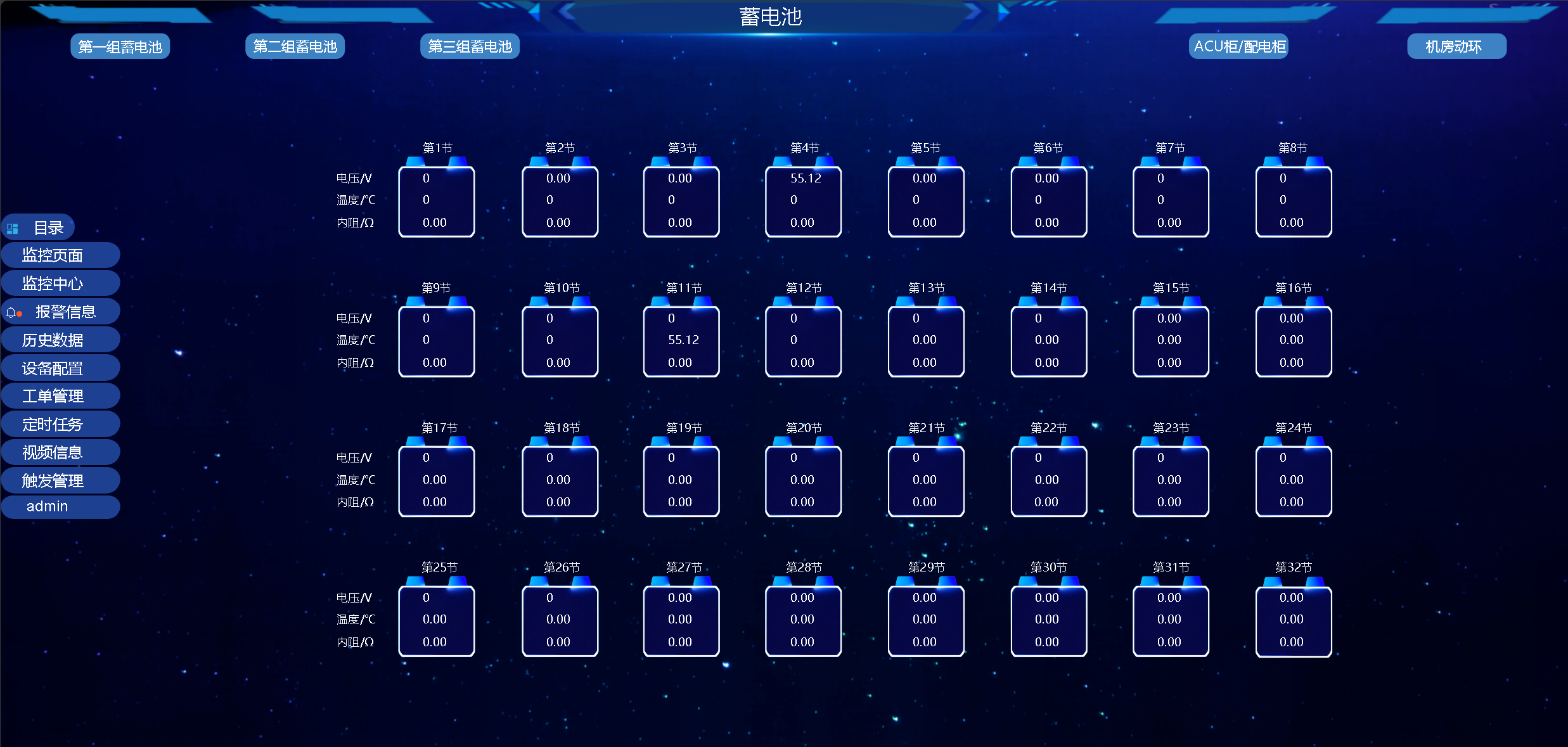

蓄電池監控：
監控對象： 96節蓄電池，每節電池的電壓、內阻、溫度。
價值： 精準預測蓄電池健康度，提前發現劣化電池，避免因蓄電池組失效導致在市電中斷時系統宕機。
UPS系統監控：
監控對象： 3臺UPS的輸入/輸出電壓、電流、頻率、負載、旁路狀態、報警信息等。
價值： 實時掌握核心電源設備運行狀態，確保供電質量。
配電系統監控：
監控對象： 通過2套ACU柜采集70路配電回路開關狀態、重要回路的電流、電壓參數。
價值： 實現對供電鏈路的全景可視化管理，快速定位配電故障。
精密空調監控：
監控對象： 3臺精密空調的回風溫濕度、運行模式、壓縮機/風機狀態、報警信息等，并可實現遠程啟停。
價值： 保障機房環境穩定，滿足IT設備運行要求，實現節能控制。
環境監控：
溫濕度： 10個監測點，全面反映機房不同區域的環境狀況。
煙霧探測： 10個煙感，實現火災早期報警。
漏水監測： 3套定位式漏水監測系統，精確報告漏水位置，防止因漏水造成設備損壞。
氫氣監測： 在蓄電池室部署，預防氫氣積聚可能引發的安全隱患。
5. 系統核心功能

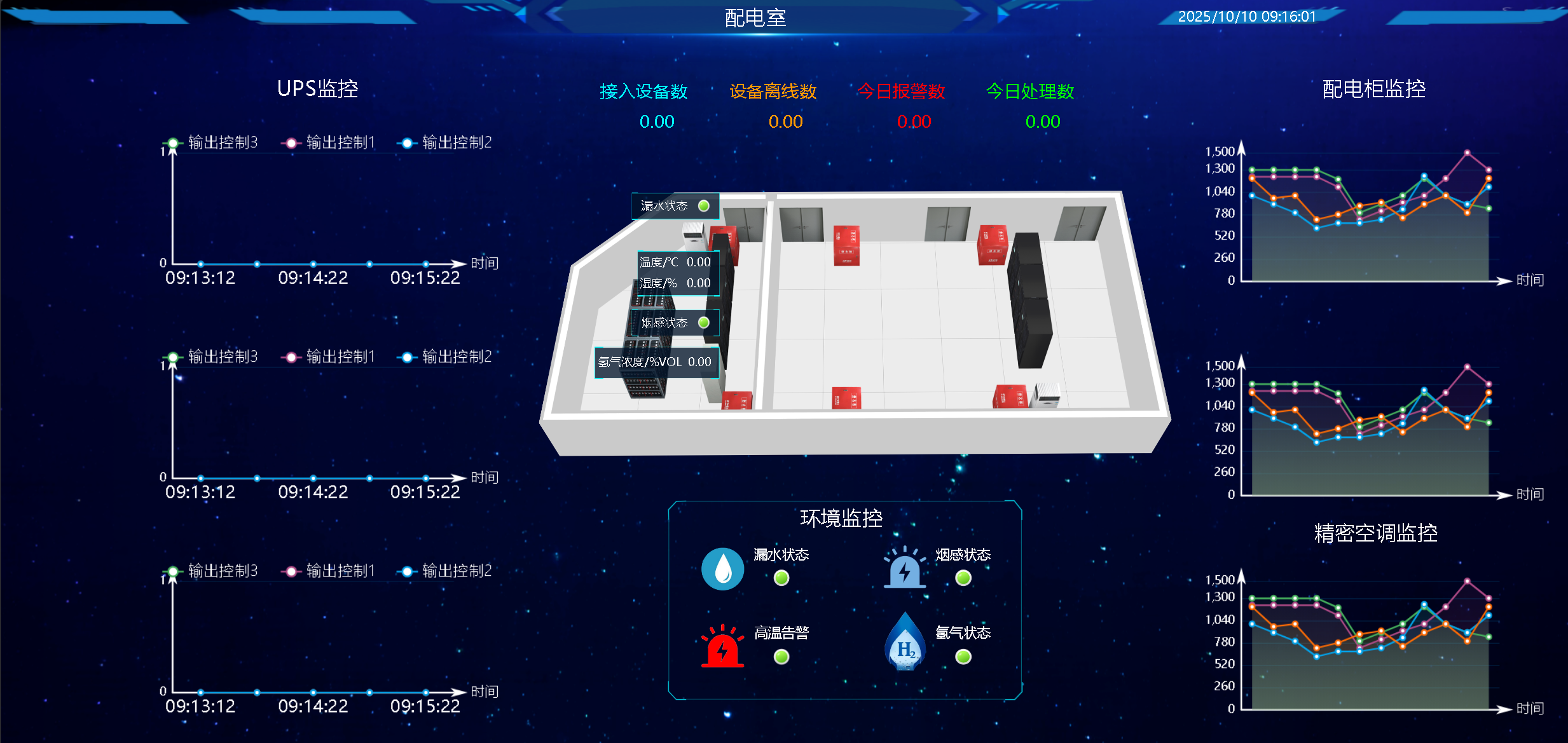

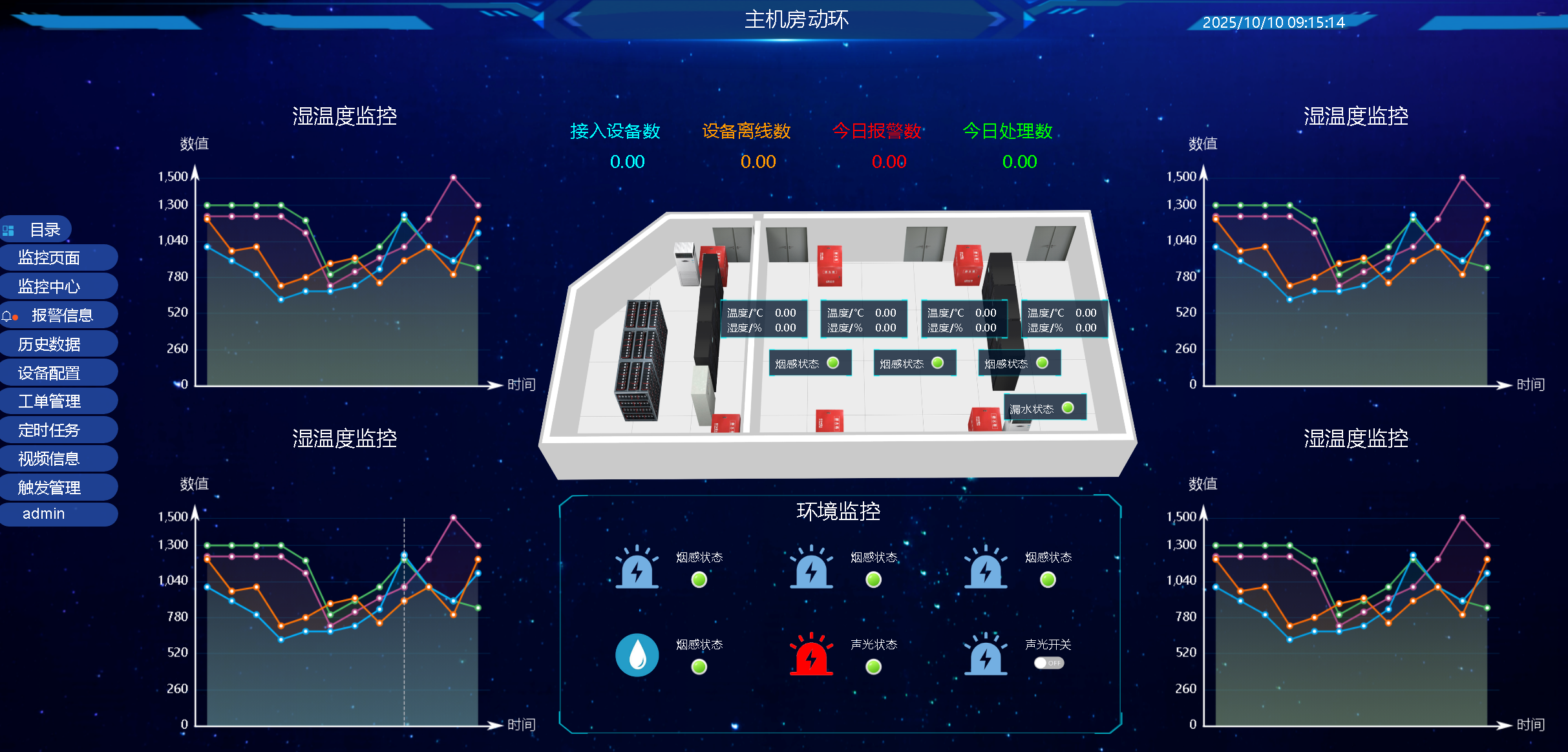

3D可視化集中監控： 在監控中心大屏上，以3D或平面圖形式動態展示三個機房的實時運行狀態，一圖盡覽。
多層次智能告警：
支持聲光、短信、電話、微信、App推送等多種告警方式。
告警分級管理（緊急、重要、一般），并支持告警過濾和確認機制。
精準蓄電池分析： 系統自動生成蓄電池監測報告，提供電壓、內阻變化趨勢圖，對電池健康狀態進行預警。
智能聯動控制：
發生漏水報警，系統可聯動彈出視頻畫面，并通知運維人員。
溫度過高，可聯動精密空調調整運行參數或啟動備用空調。
完備的數據服務： 存儲所有歷史數據、操作日志、報警記錄，支持自定義報表和能耗統計分析，為運維決策和成本控制提供數據支撐。
嚴格的權限管理： 根據不同運維團隊（動力、環境、系統）劃分操作和查看權限，確保系統安全。
6. 項目成果與價值
本項目實施后，為企業帶來了顯著的運維提升：
安全可靠性倍增： 實現了對動力環境風險的“事前預警”，有效避免了因UPS故障、電池失效、環境失控導致的業務中斷事故。
運維效率大幅提升： 將運維人員從繁重的人工巡檢中解放出來，實現了“無人值守，集中監控”的運維模式，故障響應速度提升超過70%。
管理決策科學化： 基于精確的數據分析，實現了對設備壽命、能耗成本的精細化管理，為基礎設施的擴容和更新提供了科學依據。
總體擁有成本降低： 通過預防性維護，延長了設備使用壽命；通過精準的能耗管理，降低了PUE，節約了運營成本。
